Sommiers de Pont Roulant

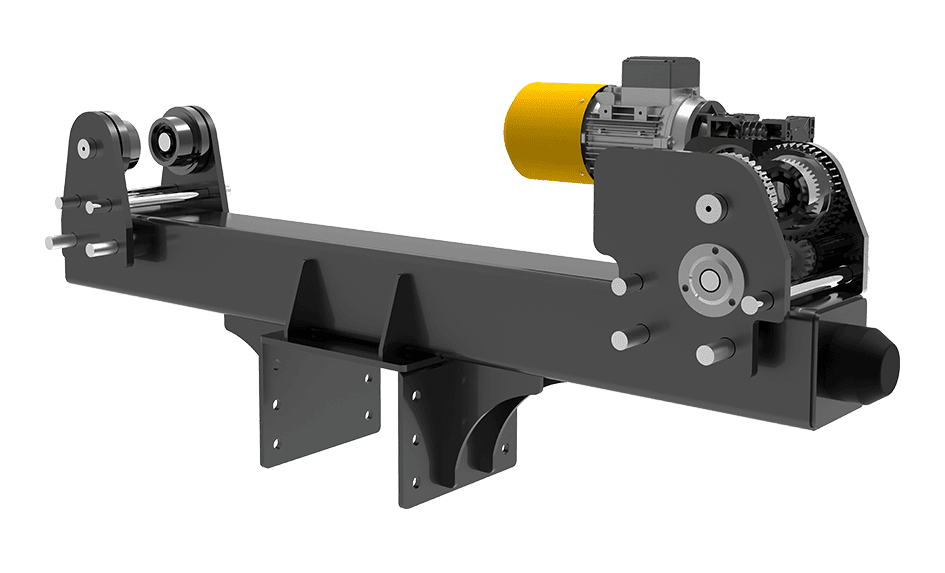

Sommier Suspendu

Les sommiers suspendus (sommiers sous-rails) sont suspendus sous la poutre de roulement, ce qui en fait le choix idéal lorsque la hauteur sous plafond est limitée ou que les conditions structurelles empêchent l'utilisation de ponts roulants à rails supérieurs. Cette configuration maximise la hauteur de levage disponible dans une enveloppe de bâtiment donnée.

La conception suspendue permet au pont de se déplacer sur l'aile inférieure de poutrelles en I standard ou de chemins de roulement spécialement conçus, éliminant le besoin de rails de pont au-dessus des poutres de roulement. Cela permet de réduire les coûts d'installation et de simplifier les exigences de structure du bâtiment.

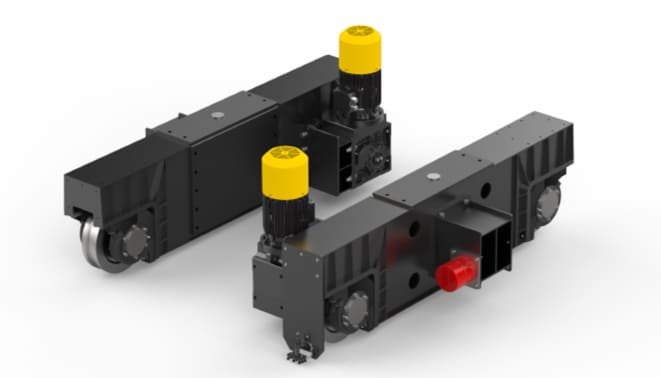

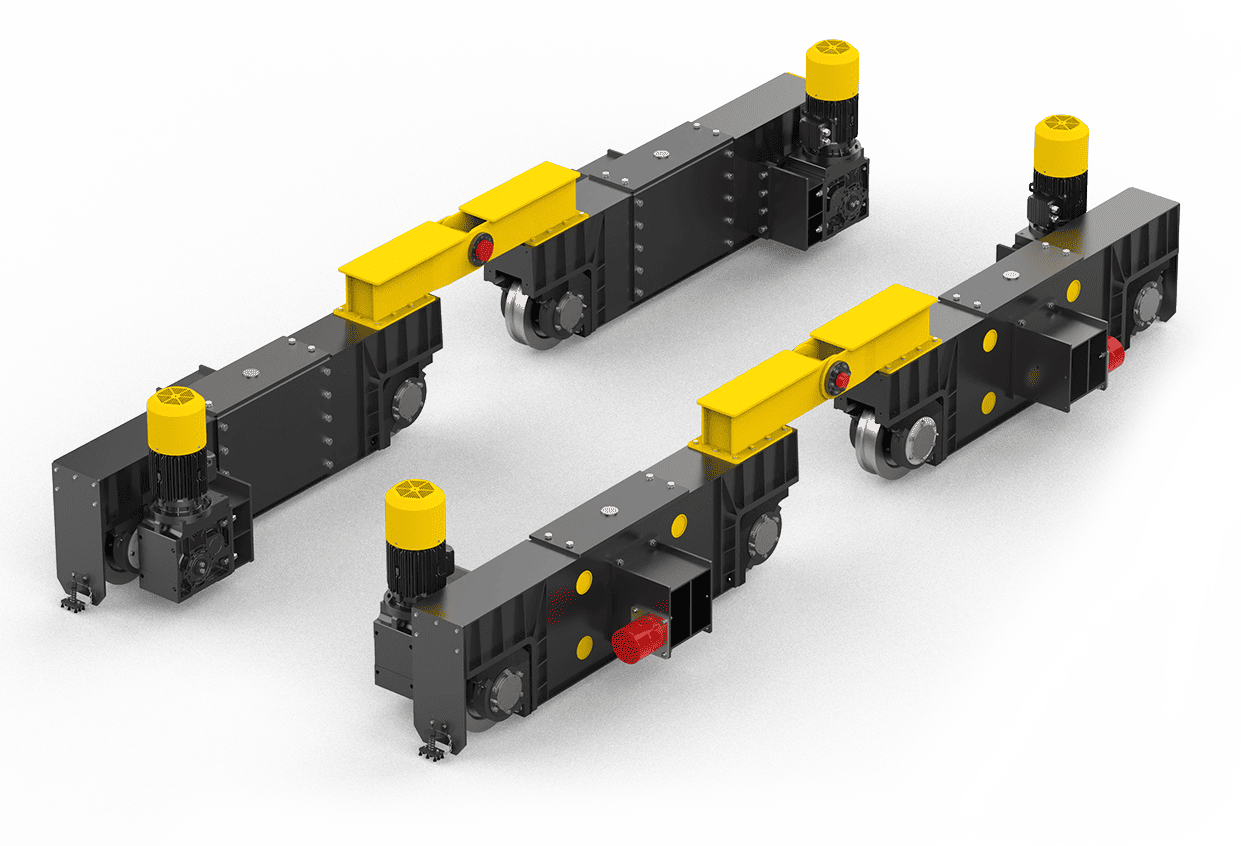

Sommier Pont Roulant Usage Intensif

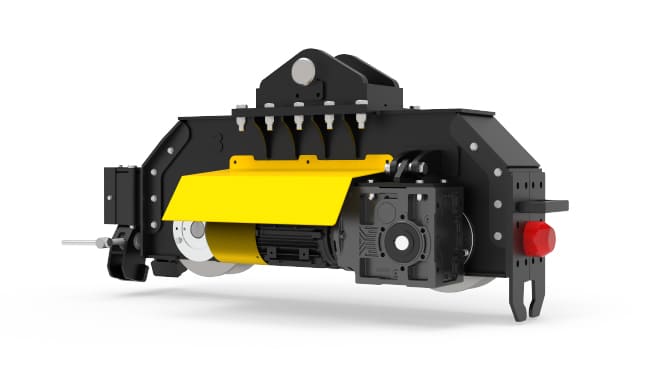

Le sommier des ponts roulants process lourds et usage intensif est un ensemble structurel critique conçu pour transmettre les charges verticales des roues, les forces d'entraînement horizontales et les charges d'impact dynamiques de la poutre du pont au système de roulement dans des conditions d'exploitation sévères. Il est conçu pour des charges de roue élevées, de longues distances de translation, des cycles de démarrage-arrêt fréquents et une exploitation process continue conformément aux classes de service FEM jusqu'à FEM 4m–5m (M6, M7, M8) et aux classifications de pont ISO 4301-1 jusqu'à A7–A8, garantissant des performances fiables, une stabilité structurelle et une longue durée de vie dans les environnements industriels exigeants.

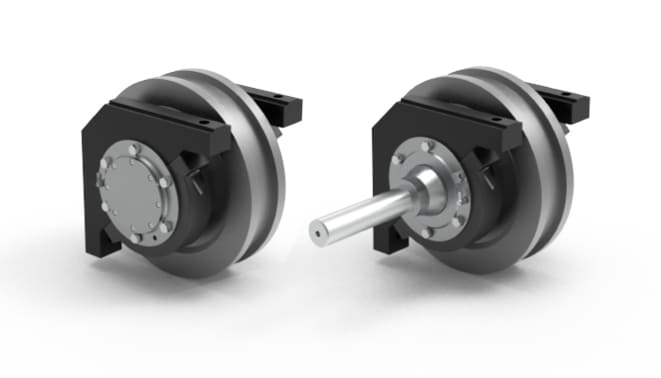

Les roues process Wimac sont fabriquées en acier 42CrMo4 trempé et revenu, garantissant une résistance et une durabilité exceptionnelles. Pour les applications à exigences de performance particulièrement élevées, les roues peuvent être trempées en profondeur pour minimiser l'usure des bandages et prolonger la durée de vie.

Tous les processus de conception, de calcul et de fabrication sont réalisés conformément aux normes internationales. Cette configuration usage intensif est conçue pour les aciéries, les fonderies et d'autres environnements industriels exigeants où la fiabilité est essentielle.

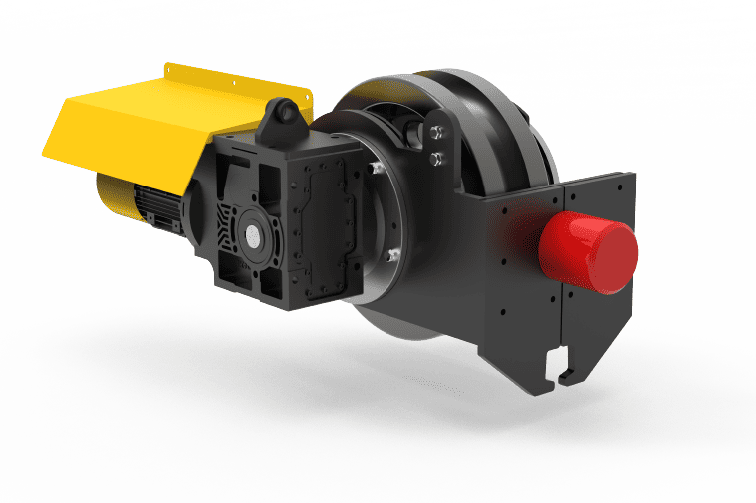

Sommier Portique Standard

Le Sommier Portique Standard est conçu pour les applications de portiques extérieurs avec classe de service M4 - M5 / 1Am - 2m. Il dispose de blocs de roues motrices et de blocs de roues libres pour une répartition équilibrée de la charge et une translation fluide.

Fabriqué en acier 42CrMo4 trempé et revenu pour une haute résistance et une longue durée de vie. Pour les applications plus exigeantes, des bandages à trempe profonde sont disponibles pour réduire l'usure. Toutes les conceptions de roues, roulements et assemblages sont conformes aux normes DIN 15070, DIN 15071 et DIN 15090.

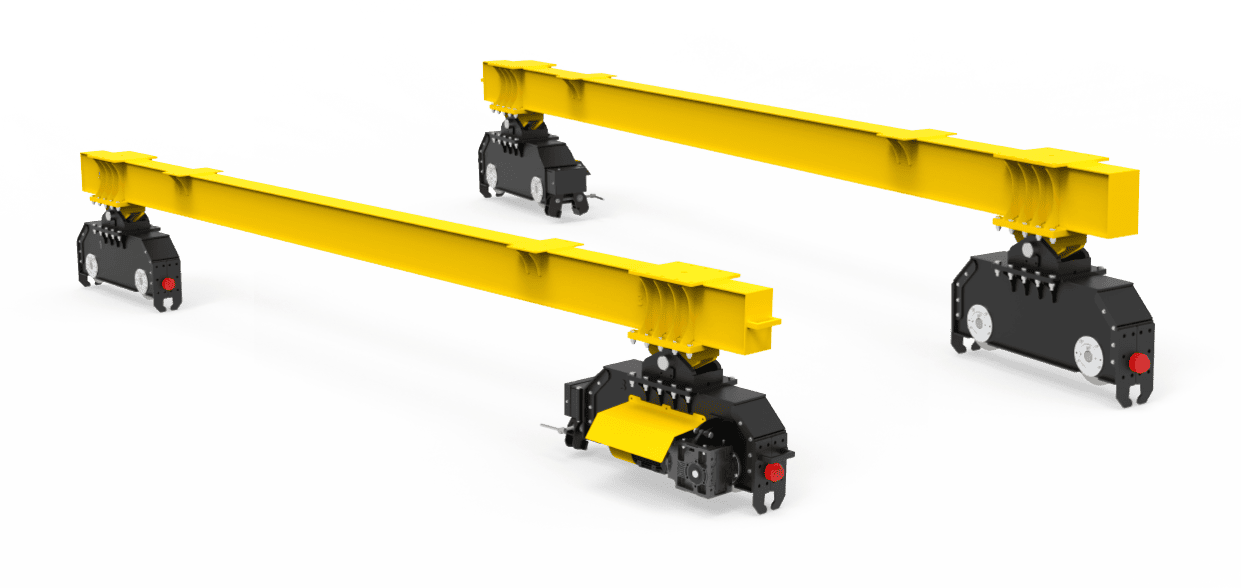

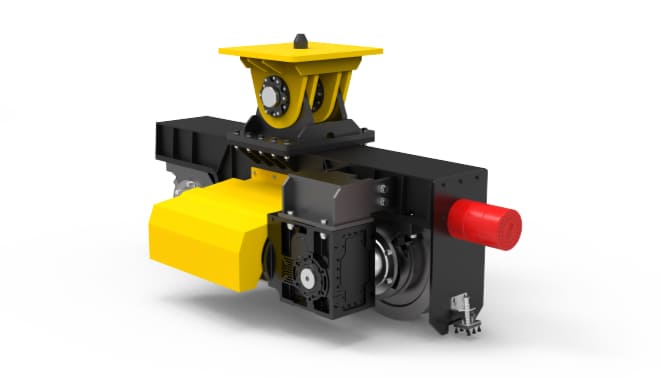

Sommier Portique Usage Très Intensif

Le Sommier Portique Usage Très Intensif avec classe de service M7 / 4m est renforcé pour résister à des charges plus élevées et des conditions d'exploitation exigeantes. Cette configuration dispose de plusieurs blocs de roues motrices pour une traction et une capacité de charge maximales.

Fabriqué en acier 42CrMo4 trempé et revenu pour une haute résistance et une longue durée de vie. Pour les applications plus exigeantes, des bandages à trempe profonde sont disponibles pour réduire l'usure. Toutes les conceptions de roues, roulements et assemblages sont conformes aux normes DIN 15070, DIN 15071 et DIN 15090.
